皮帶輸送機又稱帶式輸送機，這里所設計的皮帶輸送機cad圖紙是以500帶寬，水平角度為標準案例來提供。皮帶輸送機主要使用在冶金、煤炭、礦山、港口、電力、建材、化工、輕工糧食以及機械行業。帶寬從500到2400不等，可以適用散裝物料和包裝物料兩種類型輸送。
寫在前面：關于圖紙下載的問題，由于網站空間有限，無法上傳過大附件。因此如需下載，請直接聯系網站負責人。
一、皮帶輸送機圖片及圖紙
下面這張是皮帶輸送機現場圖片。采用的是品字形托輥組，以輸送礦物原料為主。
設計產量500噸沒小時，總長1公里，跨度20米。
二、皮帶輸送機圖紙

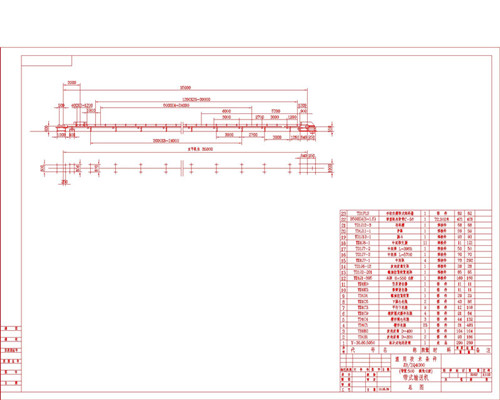

由于本網站設計原因，皮帶輸送機cad圖紙只能進行圖片貼圖形式上傳。本次上傳的是早期設計，帶寬500的皮帶輸送機，為了方便參考，設計角度為零度。
大家可以參考一下。
本次設計皮帶輸送機長度為35米、寬度500,、設計產量200噸每小時。圖紙包含皮帶輸送機各個部件名稱，數量，以及驅動功率、驅動方式的選擇。
主要運用在煤炭輸送上、設計為戶外工作使用皮帶輸送機，運輸表層煤炭使用。但是無防爆要求。
三、皮帶輸送機cad圖紙設計要求
皮帶輸送機cad圖紙設計時，要多征詢用戶意見，結合實際使用情況和用戶實際經濟承受能力來進行設計。盡量平衡前期投入和產出之間的關系，做到既不浪費，又不會產生后期維護和使用上的麻煩。本次設計采用尼龍輸送帶，而沒采用聚酯輸送帶。托輥采用防水迷宮式密封托輥，由于戶外工作，在皮帶輸送機上安裝了一部除水裝置，以便于在雨天進行除水作業。
